OPC DA网关组态监控方案

OPC DA网关组态监控方案

   网关的中文名称叫Gateway。它与串口服务器的区别主要在于协议。串口服务器一般是透传的，而网关则是协议转换的，有很多种协议。下面我们主要谈一下OPC DA网关用在本地组态或远程组态中监控的方案。

      在实际的工程项目中，下位机一般是PLC或DCS系统。有些时候要求本地有监控中心，同时远端也要有监控中心。本地监控中心，一般用组态软件如组态王或力控。远端的监控中心，可以是组态王或力控等组软件，也可以是物联网平台的云组态的形式。从仪表、传感器的I/O点将数据传通过串口RS232或RS485传到网关，网关可能走Ethernet网口或者走LTE无线4G，将数据传到本地的监控中心或是远端的监控中心。它在这个时候就有了2种网络拓朴图。一种是走EEHERNET,本地监控中心，一种是走LTE，远端监控中心。它们的网络拓朴图如下：

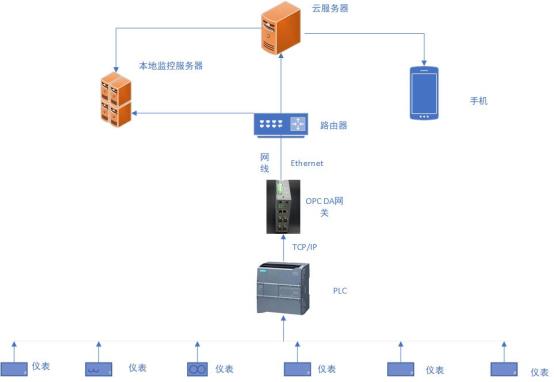

1. 1、用组态软件在本地的电脑中监控，传输走有线网络的用OPC DA网关的方案

终端：各种仪表及I/O输放点

下位机：PLC&DCS

传输设备： OPC DA 网关   与上位机之间通信走Ethernet

上位机：本地电脑，用组态软件监控     远端云服务器

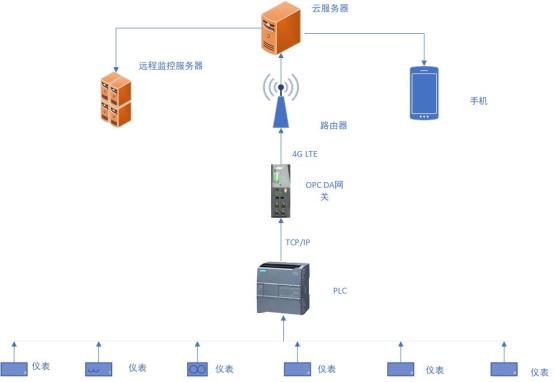

2. 2用组态软件在远端的电脑中监控，传输走4G LTE网络的用OPC DA网关的方案

终端：各种仪表及I/O输放点

下位机：PLC&DCS

传输设备： OPC DA 网关   与上位机之间通信走4G LTE

上位机：远端电脑，用组态软件监控     远端云服务器

      通过以上网络拓朴图，我们了解了基本的网络架构，想要知道更多的消息，请关注微信号

     我们提供客制化的网关开发服务，可以提供云平台的定制及接入服务。提供各种串口服务器及4G DTU产品。人工AI产品。
