西门子S7-1200远程程序上下载及监控

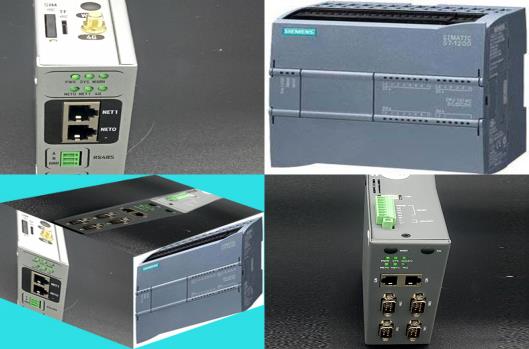

针对西门子S7-1200网口，利用DW2004/DW2002，来远程上下载程序及远程监控。具体的部骤方法如下：
1 准备工作
A装USB 远程授权KEY驱动。
B装虚拟网卡，虚拟网卡IP地址要设置为PLC IP地址，比如PLC IP 地址为192.168.0.17，那么虚拟网卡中的IP 地址需要设置为192.168.0.17。
C配置好网关和PLC，将网关上网，并将网关和PLC连接的网口IP 设为与PLC同一个网段，本例中设置为192.168.0.253。
2 网关设置
A 启动远程下载小程序。
输入设备号，密码，PLC IP 192.168.0.17，端口号102。
点击启动,报端口被占用，这是因为西门子软件占有了端口。

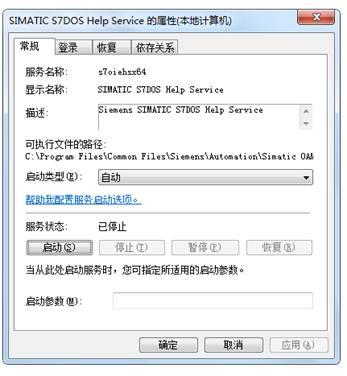

B 需要在服务中先停止SIMATIC S7DOS Help Service。
然后再重复上面的步骤。
然后再把服务启动。
3 PLC 操作
在打开的PLC程序中，设备网络中打开如下界面。
右键点击上图的以太网口，选择下载到设备，选择软件（全部下载）。

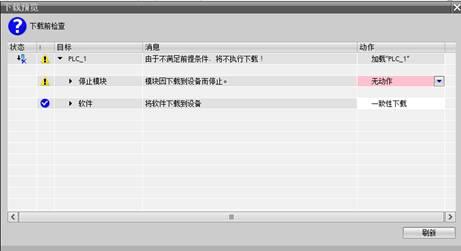

出现如下窗口：
修改条件：点击装载。
修改条件，点击完成
下载信息：
注意事项：

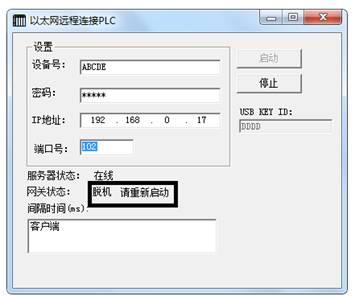

由于网关主要功能为设备上云，远程下载仅为辅助功能，远程下载小程序启动2分钟内，如果PLC编程软件没有和PLC通讯，那么网关将恢复设备上云功能，如下图：
在这种情况下，无法远程下载PLC程序，需要点击停止，再次启动才可以。
4 云监控
A 如图，已MQTT为例
B端口设置如下：
C 云端设置如下：
